A caixa de comando para bombas e motores é o quadro elétrico que liga, desliga, automatiza e protege o motor. É nela que ficam o contator, o relé térmico, as proteções contra falta de fase e o controle de nível que decide quando a bomba deve funcionar. Um comando bem montado prolonga a vida do motor; um comando com defeito é uma das causas mais comuns de motor queimado.
Na Colombo Motores Elétricos, em Taguatinga, montamos e consertamos quadros de comando para bombas de recalque, pressurização, piscinas, irrigação e motores industriais.
O que é a caixa de comando para bombas e motores
A caixa de comando para bombas e motores é o conjunto de dispositivos de manobra, proteção e automação instalado entre a rede elétrica e o motor. Ela faz a partida, desliga em caso de sobrecarga ou falta de fase e, em bombas, liga e desliga automaticamente conforme o nível dos reservatórios ou a pressão da rede.
Os componentes mais comuns são:
- Disjuntor ou disjuntor-motor: protege contra curto-circuito e, no caso do disjuntor-motor, também contra sobrecarga.
- Contator: chave eletromagnética que liga e desliga o motor sob comando.
- Relé térmico de sobrecarga: desarma quando a corrente fica acima do ajuste por tempo prolongado.
- Relé de falta de fase e sequência: impede o funcionamento com uma fase ausente ou com sentido de rotação invertido.
- Controle de nível: boia elétrica ou relé com eletrodos, que liga a bomba quando o reservatório superior baixa e a bloqueia se faltar água na cisterna.
- Pressostato: em sistemas de pressurização, liga e desliga a bomba por faixa de pressão.
- Chave seletora, sinalização e horímetro: permitem operação manual, indicam estado e registram horas de uso.
Tipos de partida: direta, estrela-triângulo, soft-starter e inversor
O tipo de partida define a corrente que o motor puxa ao ligar e o esforço mecânico sobre a bomba e a tubulação. A partida direta é a mais simples; estrela-triângulo e soft-starter reduzem o pico de corrente; o inversor de frequência controla a rotação durante todo o funcionamento e permite economia de energia.
| Partida | Corrente de partida aproximada | Indicada para | Pontos de atenção |
|---|---|---|---|
| Direta | 6 a 8 vezes a corrente nominal | Motores pequenos e redes com boa capacidade | Pico de corrente e golpe de aríete na tubulação |
| Estrela-triângulo | Cerca de 1/3 da partida direta | Motores trifásicos com 6 terminais e partida com carga reduzida | Torque também cai para 1/3; transitório na comutação |
| Soft-starter | Ajustável, em geral 2 a 4 vezes a nominal | Bombas que precisam de partida e parada suaves | Ventilação do quadro e ajuste correto das rampas |
| Inversor de frequência | Próxima da corrente nominal | Pressão ou vazão constante e cargas variáveis | Harmônicos, aterramento e cabos adequados |
O limite de potência para partida direta depende das regras da concessionária e da capacidade da instalação. Em bombas, a parada suave do soft-starter ou do inversor reduz o golpe de aríete, que castiga válvulas de retenção e conexões. Pelas leis de afinidade, reduzir a rotação de uma bomba centrífuga em 20% diminui a potência em quase metade, o que explica a economia obtida com inversores.

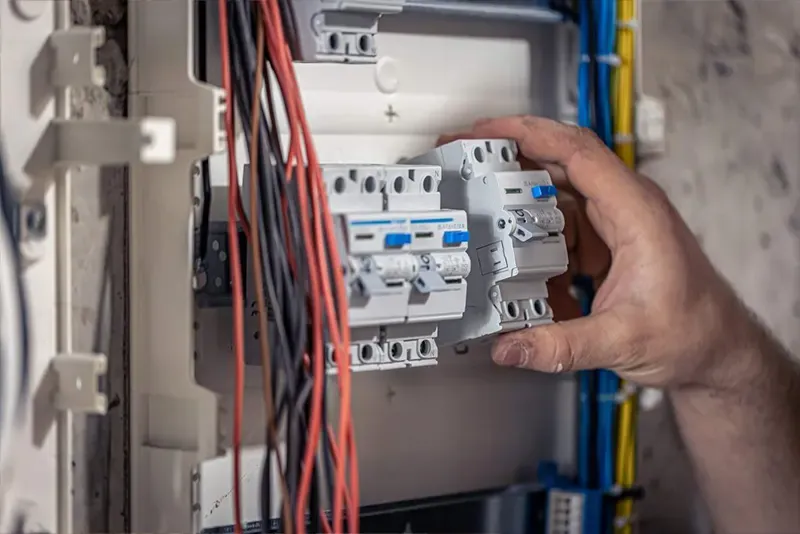

Sinais de defeito na caixa de comando
Os sinais mais comuns de defeito no comando são contator chiando ou vibrando, relé térmico desarmando com frequência, bomba que não liga no automático ou não desliga com o reservatório cheio, partidas repetidas em ciclos curtos e cheiro de queimado ou bornes escurecidos dentro do quadro.
- Contator zumbindo: tensão de comando baixa, núcleo sujo ou bobina do contator danificada.
- Contatos escurecidos ou soldados: desgaste por muitas manobras ou contator subdimensionado.
- Relé térmico desarmando: ajuste errado, sobrecarga do motor, falta de fase ou tensão baixa.
- Bomba ligando e desligando sem parar: pressostato desregulado, vaso de pressão sem carga ou boia mal posicionada.
- Bomba funcionando com cisterna vazia: falha na proteção de nível inferior, o que destrói o selo mecânico.
- Bornes aquecidos: aperto insuficiente ou cabos subdimensionados, com risco de incêndio.
Quando o defeito do comando já afetou a bomba, o reparo inclui também o conserto de bombas d’água, para corrigir selo, rolamentos ou enrolamento danificados.

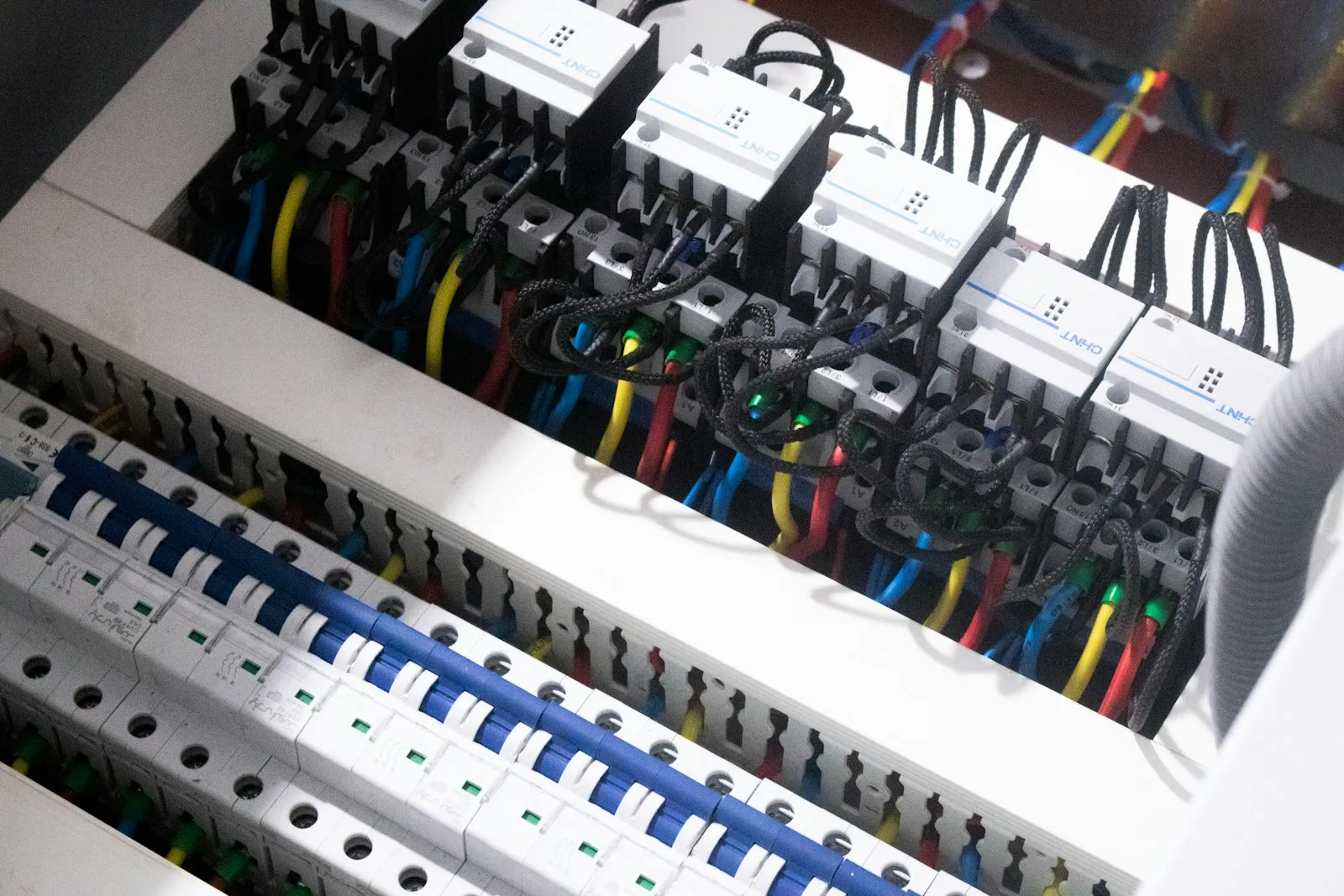

Como a Colombo monta e conserta quadros de comando
Começamos pelos dados de placa do motor e pela aplicação. Com eles, definimos tipo de partida, contator, faixa do relé térmico e proteções, e montamos o quadro ou diagnosticamos o existente. No final, testamos o funcionamento em manual e automático, simulando níveis, falta de fase e sobrecarga quando aplicável.
Alguns critérios técnicos que seguimos:
- Relé térmico ajustado à corrente nominal de placa do motor, com classe de disparo compatível com o tempo de partida.
- Contator escolhido pela categoria de utilização AC-3, própria para partida de motores de indução.
- Proteção contra falta de fase dedicada em motores trifásicos de bombas, que costumam operar sem supervisão.
- Intertravamento entre contatores em partidas estrela-triângulo e em sistemas com revezamento de bombas.
- Identificação e organização dos cabos, facilitando manutenção futura.
As instalações elétricas de baixa tensão seguem a norma NBR 5410, publicada pela ABNT, e os serviços em quadros energizados devem obedecer às regras de segurança em eletricidade.
Comando, motor e bomba: o conjunto certo
Um bom quadro de comando depende de um motor e de uma bomba corretamente escolhidos. Se a bomba foi superdimensionada, o relé térmico vai desarmar ou o motor vai trabalhar fora do ponto ideal. Por isso, avaliamos o conjunto inteiro antes de definir as proteções e o tipo de partida do quadro.
Se você está projetando um sistema novo, confira o dimensionamento de bombas, que traz uma calculadora de potência. Para manter tudo funcionando, inclua o quadro na manutenção de bombas programada. Quando o motor já apresenta danos, fazemos o conserto de motores elétricos na própria oficina.
